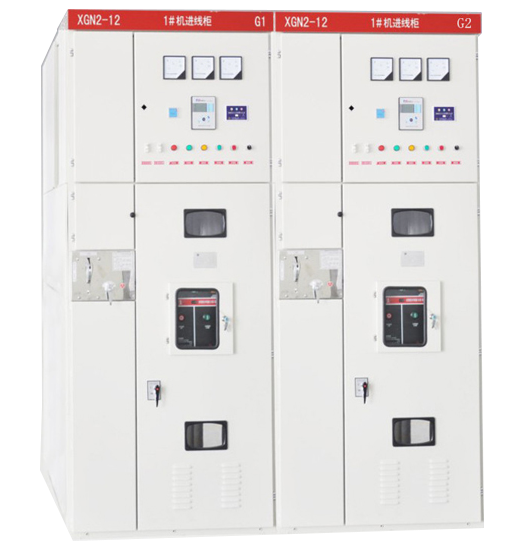

XGN2-12箱型固定式金屬封閉開關設備
概述
XGN2-12箱型固定式金屬封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電器成套產品,符合國家標準GB3906《-35kV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求,也滿足國際標準IEC60298《1kV以上52kV以下交流金屬封閉開關設備和控制設備的要求》。 該產品吸收了國外的先進技術,它體積小,僅是普通開關柜體積的50%,斷路器具有可靠性高,性能好;“五防”聯鎖機構可靠、簡單等優點。開關柜是3.6、7.2、12kV三相交流電50Hz單母線分段的戶內成套裝置,作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能,可使用在各類型發電廠、變電站及工礦企業,高層建筑等場所,也可與環網柜組合應用于開閉所中。
型號及含義
使用條件
1、海拔高度不超過1000m;
2、環境溫度:-25℃ ~ +40℃,24小時內平均溫度不超過+35℃;
3、水平傾斜度不大于3°;
4、地震烈度不超過8;
5、無劇烈振動和沖擊及爆炸危險場所。
技術特點
1、柜體采用優質角鋼焊接而成;
2、斷路器室位于柜體中(下)部,安裝、調試、維護方便。標準配裝VS1斷路器,并設有壓力釋放通道,確保人身安全;
3、采用先進可靠的旋轉式隔離開關,可在主母線帶電下安全進入斷路器室檢修;
4、整柜防護等級IP2X;
5、設有可靠功能齊全的強制性機械閉鎖裝置,簡便有效達到“五防”要求;
6、具有可靠的接地系統;
7、門上裝有觀察窗,可清楚觀察到柜內元件的工作狀態;
8、操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構,簡單可靠方便實用;
9、進出線電纜低于柜體前部,方便用戶連接。
主要技術參數
項目 | 單位 | 參數 |
額定電壓 | KV | 3.6 7.2 12 |
額定工頻耐受電壓 | KV | 對地、相間:42;斷口:48 |
額定雷電沖擊耐受電壓 | KV | 對地、相間:75;斷口:85 |
額定頻率 | Hz | 50 |
額定工作電流 | A | 630 1250 |
額定短路開斷電流(有效值) | KA | 20、25、31.5 |
額定短路關合電流(峰值) | KA | 50、63、80 |
額定動穩定電流(峰值) | KA | 50、63、80 |
額定熱穩定電流(有效值) | KA | 20、25、31.5 |
防護等級 | IP2X |
